ساخت پل ماکارونی - جلسه دهم

اهداف: ساخت پل ماکارونی، ساخت پل سنگین

ساخت پل سنگین

در جلسات گذشته دانش آموزان با ساخت پل با سبک ترین وزن آشنا شدند. در این جلسه از دانش آموزان خواسته می شود که پل هایی بسازند که با وزن حداکثر 1kg، بیشترین بار ممکن را تحمل کند. در این پل ها اعضا بیشتر و سنگین تر می باشند، هدف از ساخت این پل طراحی برای بیشترین بار ممکن است که البته در پل سبک وزن بی شتر هدف بهینه سازی پل برای سبک تر کردن آن با بار ثابت 2kg برای همه ی پل ها بود و در پل سنگین وزن هدف این است که با وزن ماکزیمم 1kg برای پل، پلی را بسازیم که بیشتریم وزن را تحمل کند.

 مراحل ساخت

در ساخت این پل بهتر است در عرشه از لازانیا استفاده کنید. یعنی روی عرشه را با لازانیای با سطح صاف بپوشانید.

شکل 2-10

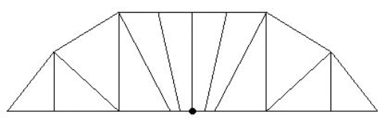

بر ای تمرین از مدل های زیر شروع کنید.

شکل3-10

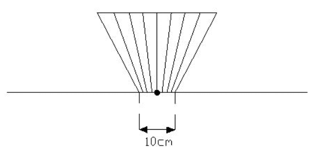

 هر چقدر تعداد اعضایی که بار را از محل بارگذاری به خرپا انتقال می دهند بیشتر باشد، تحمل خرپا بیشتر است. این اعضا کششی هستند، دانش آموزان لازم است تا حدی پل های خود را تقویت کنند تا وزن پل از 1kg بیشتر نشود.

شکل 4-10

چون در این پل وزن وزنه ها بالا می باشد لازم است محل بارگذاری به دقت تقویت گردد و صفحه ی بارگذاری قوی تر از قبل ساخته شود. فلزی که برای قلاب استفاده می شود نیز باید از نوع بسیار قوی باشد.

شکل 5-10

دانش آموزان تلاش کنند پل را از حالت چند ضلعی به شکل قوس تبدیل کنند.

شکل 6-10

دانش آموزان سعی کنند تا حد ممکن پل، عرشه آن، قسمت بالای آن را تقویت کنند.

شکل 7-10

می توان در این حالت نیز برای انجام کارهای بهتر، مثال های مختلف عملی ساخت.
